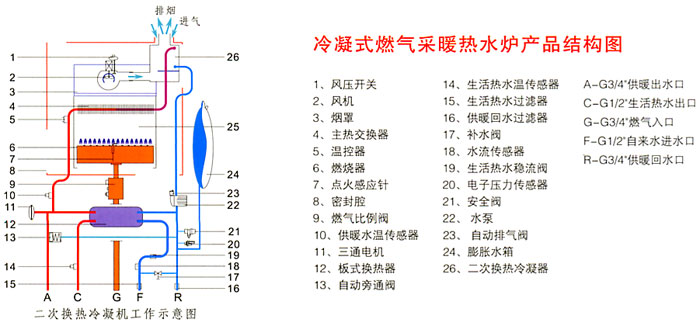

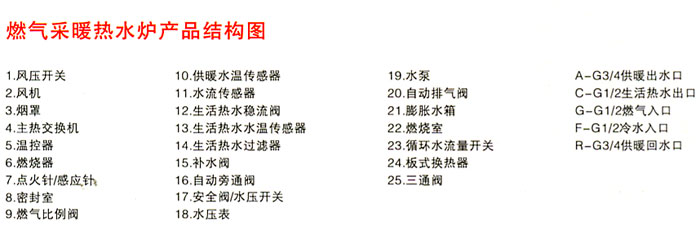

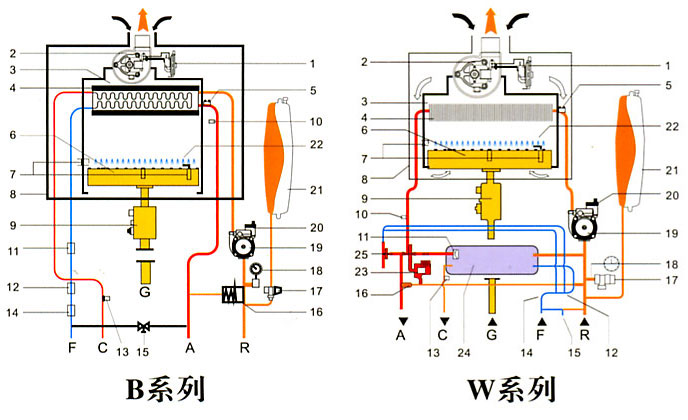

产品结构图
技术参数
| 产品型号 | L1P16 | L1P18 | L1P20 | L1P24 | L1P28 | L1P30 | L1P32 | L1P36 | L1P40 | L1P45 |
| 燃气种类 | 液化石油气、天燃气 | |||||||||
| 额定燃气压力（Pa） | 2800（液化石油气LPG） 2000（天燃气LNG） | |||||||||
| 额定输入热负荷（KW） | 16 | 18 | 20 | 24 | 28 | 30 | 32 | 36 | 40 | 45 |
| 输出负荷调节比 | 2.6：1 | |||||||||
| 额定供暖热输出 | 14.1 | 15.9 | 17.6 | 21.1 | 24.7 | 26.4 | 28.2 | 31.7 | 35.2 | 39.6 |
| 供暖温度调节范围（℃） | 30-80（散热器取暖Radiator Heating），25-60（地板取暖Grond Heating） | |||||||||
| 供暖面积（m2） | ≤100 | ≤120 | ≤140 | ≤180 | ≤220 | ≤220 | ≤220 | ≤300 | ≤320 | ≤350 |
| 供暖系统最大压力（MPa） | 0.3 | |||||||||
| 膨胀水箱面积（L） | 6 | 8 | ||||||||
| 膨胀水箱压力（MPa） | 0.1 | |||||||||
| 额定热水能力（Kg/min）△f=30℃ | 6.7 | 7.5 | 8.3 | 10 | 11.7 | 12.5 | 13.3 | 15 | 16.6 | 18.7 |
| 水温调节范围℃ | 36-60 | |||||||||
| 适用水压范围（MPa） | 0.02-0.6 | |||||||||
| 最小启动流量（L/min） | 3.5 | |||||||||
| 最小关闭流量（L/min） | 2.5 | |||||||||
| 给排气方式 | 强制给排气 | |||||||||
| 水路循环方式 | 密闭式强制循环 | |||||||||
| 点火方式 | 脉冲自动点火 | |||||||||
| 温度控制方式 | 燃气比例调节 | |||||||||
| 温度显示方式 | 智能数码彩色显示 | |||||||||
| 使用电源（V/Hz） | 220V-50Hz | |||||||||
| 额定电功率（KW） | 0.10 | 0.11 | 0.11 | 0.11 | 0.12 | 0.12 | 0.12 | 0.21 | 0.21 | 0.21 |
| 保险管（A） | 3 | |||||||||
| 绝缘类型 | |类 | |||||||||
| 防触电防水等级 | IPX5 | |||||||||
| 同轴烟道进出口尺寸（mm） | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 | 60-100 |
| 卫生用水进出口尺寸（英寸） | G1/2 | |||||||||
| 供暖用水进出口尺寸（英寸） | G3/4 | |||||||||
| 燃气进口尺寸（英寸） | G1/2 | G3/4 | ||||||||
| 能效等级 | 2级 | |||||||||
